cursor生成流程图文件 .drawio
1. 如果图形比较复杂，或者提示词不准确可能导致 .drawio 文件异常，报错可以直接复制到cursor修复
2. 生成的 .drawio 图形连接线可能不太标准需要手动调整，整体来说已经帮我们完成 80-90的画图工作

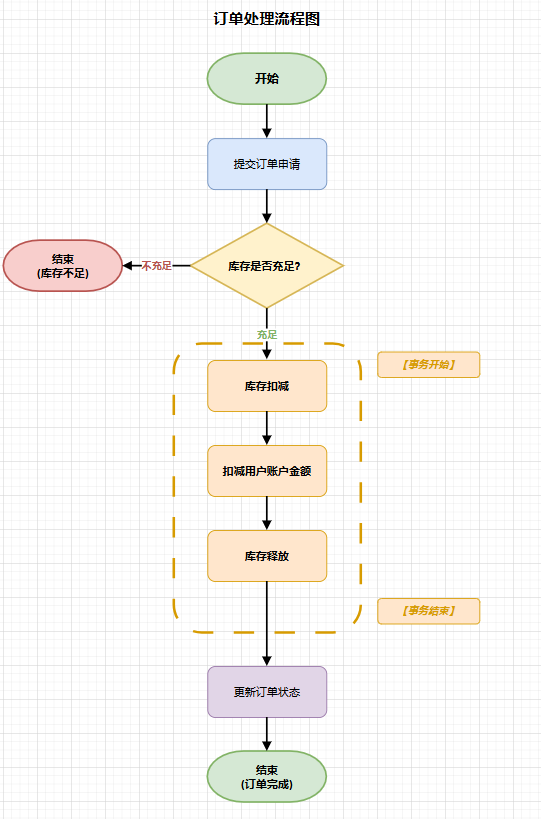

生成流程图
自然语言描述
- 使用自然语言，清晰的描述流程的步骤，并保存到
.md文件中
例如：
生成一个流程图，主题是“订单处理流程图”
1. 开始
2. 提交订单申请
3. 判断库存是否充足
3.1 不充足
3.1.1 结束
3.2 充足
3.2.1 库存冻结
3.2.2 支付
3.2.3 库存扣减
3.2.4 扣减用户账户金额
3.2.5 库存释放（3.2.3-3.2.5 是一个事务）
3.2.6 更新订单状态
3.2.6 结束
cursor提示词
@时序图.md (56-68) 根据此内容，使用MCP序列思考，梳理成xml格式的流程图，并新建成drawio文件，可以分批次生成代码避免一次性生成失败。
cursor生成 .drawio 流程图

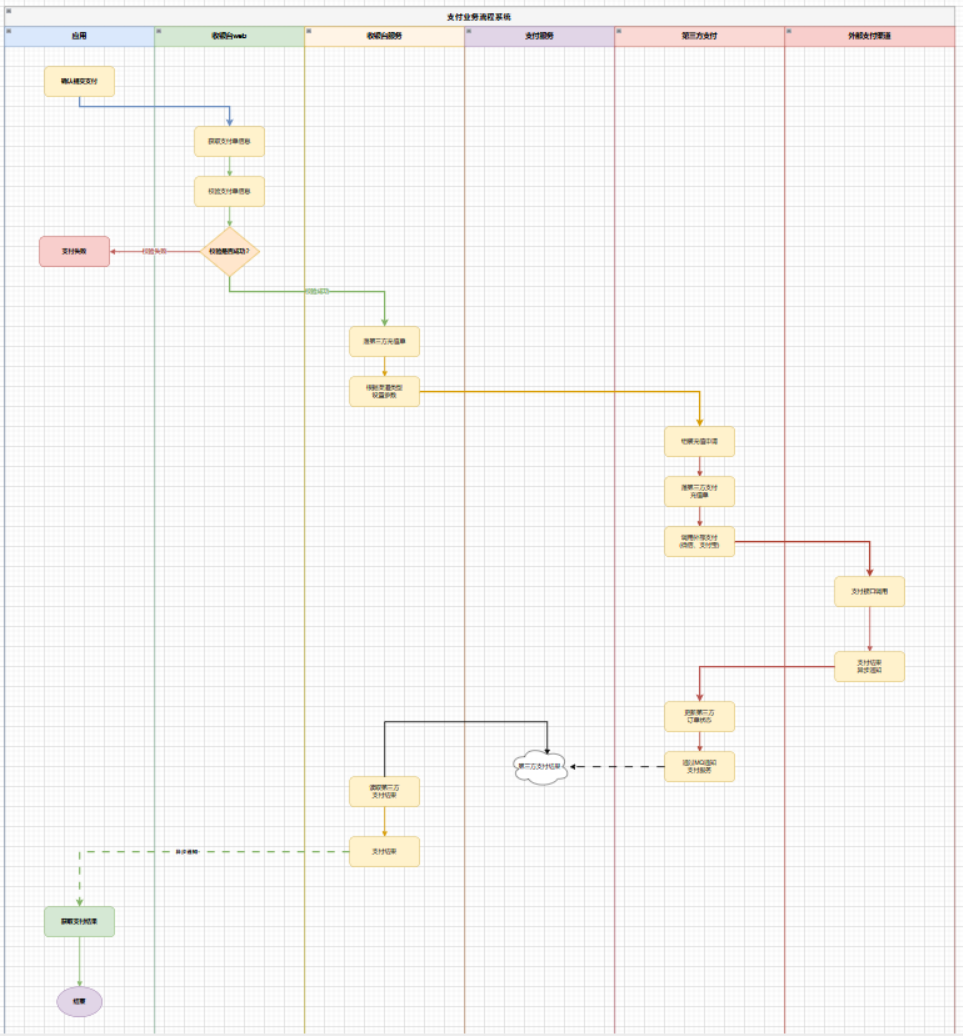

生成泳道图
自然语言描述
- 使用自然语言，清晰的描述流程的步骤，并保存到
.md文件中
例如：
生成一个泳道图，主题是“支付业务流程”。
泳道包括：应用、收银台web、收银台服务、支付服务、第三方支付、外部支付渠道
流程描述：
1. 用户在 “应用” 泳道开始：确认提交支付
2. 流程转到 “收银台web” 泳道：
2.1 获取支付单信息
2.2 校验支付单信息
2.3 判断信息是否校验成功
2.3.1 如果校验失败，返回 “应用”泳道 支付失败，并结束
2.3.2 校验信息通过，流程转到 “收银台服务”泳道
3. "收银台服务"泳道：
3.1 落第三方充值单
3.2 根据渠道类型设置参数，流程转到 “第三方支付”泳道
4. “第三方支付”泳道：
4.1 组装充值申请
4.2 落第三方支付充值单
4.3 调用外部支付（微信、支付宝）
4.4 流程流转到 “外部支付渠道”泳道
5. “外部支付渠道”泳道
5.1 支付接口调用
5.2 支付结果异步通知 “第三方支付”泳道
6. “第三方支付”泳道
6.1 更新第三方订单状态
6.2 通过mq 通知 “支付服务”泳道，第三方支付结果
7. "收银台服务"泳道
7.1 读取第三方支付结果
7.2 支付结果
7.3 异步通知 “应用”泳道，支付结果
8. “应用”泳道
8.1 获取支付结果
8.2 结束
cursor提示词
@时序图.md (56-68) 根据此内容，使用MCP序列思考，梳理成xml格式的流程图，并新建成drawio文件，可以分批次生成代码避免一次性生成失败。
cursor生成 .drawio 流程图

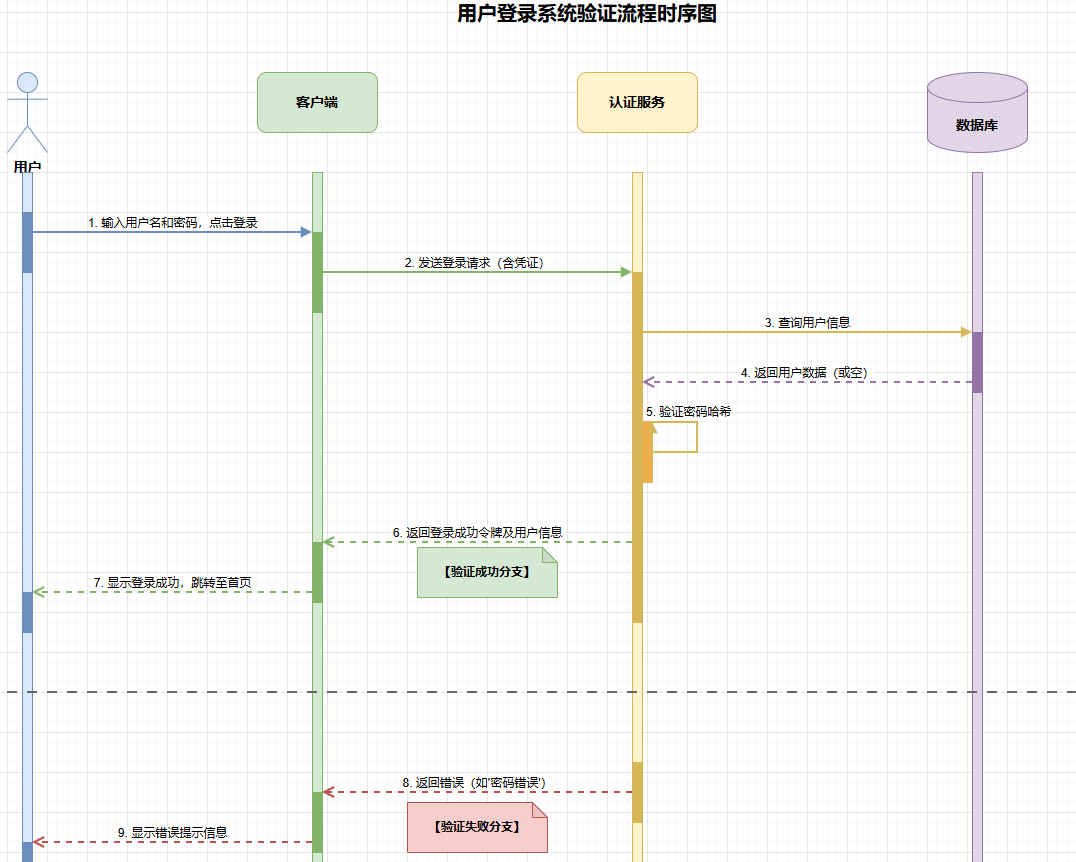

生成时序图
自然语言描述
- 使用自然语言，清晰的描述流程的步骤，并保存到
.md文件中
例如：
请为我生成一个时序图，描述以下系统或对象之间的交互过程。
1. 图表基本信息
图表标题：{例如：用户登录系统验证流程}
时间方向：{从上到下} [通常选择从上到下，表示时间推移]
2. 参与者（对象/角色）
请按交互中出现的顺序列出，可使用简短名称：
`用户`：{例如：网站或App的终端用户}
`客户端`：{例如：Web浏览器或手机App}
`认证服务`：{例如：处理登录的后端服务}
`数据库`：{例如：存储用户信息的数据库}
3. 交互序列（核心部分）
请严格按照时间顺序，描述参与者之间传递的消息或事件。
格式建议为：`发起者 -> 接收者: 消息内容`
// 交互开始
用户 -> 客户端: 输入用户名和密码，点击登录
客户端 -> 认证服务: 发送登录请求（含凭证）
// 认证服务验证逻辑
认证服务 -> 数据库: 查询用户信息
数据库 --> 认证服务: 返回用户数据（或空）
认证服务 -> 认证服务: 验证密码哈希
// 验证成功分支
认证服务 --> 客户端: 返回登录成功令牌及用户信息
客户端 --> 用户: 显示登录成功，跳转至首页
// 验证失败分支（可选，说明条件）
认证服务 --> 客户端: 返回错误（如“密码错误”）
客户端 --> 用户: 显示错误提示信息
cursor提示词
根据此内容，使用MCP序列思考，梳理成xml格式的时序图，并新建成drawio文件，可以分批次生成代码避免一次性生成失败。
cursor生成 .drawio 流程图
总结
1. 高效绘图体验：Cursor 让绘制 Draw.io 图形变得快速而简单，节省大量画图时间。
2. 交互与调优：在Cursor生成图后进行适当的调优，可以进一步提升图形质量。同时也暴露了AI不是万能的，关键时刻还得靠人类，但能帮助我们提升不少的效率。
